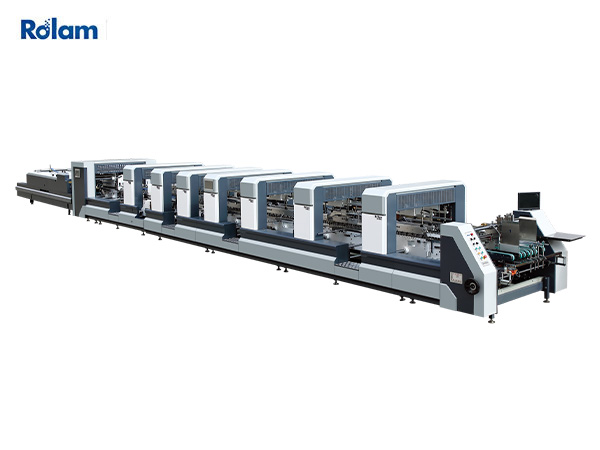

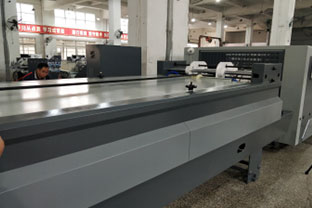

Introducción a XL-PS

La nueva máquina encoladora de cajas inteligente y totalmente automática de la serie XL-PS integra tecnología de diseño avanzada, que se refleja principalmente en su sistema de control de memoria. Almacena y recuerda los parámetros de posicionamiento de la placa vibratoria para diferentes especificaciones de cajas de cartón, logrando un control de memoria totalmente automático del posicionamiento de la placa vibratoria y mejorando la eficiencia y precisión en la fabricación de cajas.

La máquina completa adopta un sistema de control de servomotor y está diseñada con módulos universales, incluyendo funciones de corrección para la boca de la caja de cartón, sobrelínea, fuera de línea, etc., así como una función de pre-plegado de correas de abducción de aproximadamente 165°. Se ha actualizado a una estructura de elevación de placa guía con bloqueo inferior automático, que es un 80% más rápida que los dispositivos de bloqueo inferior tradicionales en términos de velocidad. La nueva máquina de encolado de cajas inteligente totalmente automática de la serie XL es el producto preferido en la industria del embalaje. No solo puede producir cajas de una cara, de dos caras y con fondo de gancho, sino que también cumple con los requisitos de conformado de cajas de cuatro esquinas y hexagonales.

Parámetros XL-PS

MODELO	1200	1450	1700
Material de papel	Cartón de 210-800 g/m², flauta A/B/E
Velocidad máxima	280 m/min
Grosor máximo de la caja plegada	12 mm
Forma de plegar	El pliegue 1 y el pliegue 3 son de 180° y 135°, el pliegue 2 y el pliegue 4 son de 180°.
Fuente de alimentación	3P 380V 50HZ
Ancho en blanco	1200	1450	1700

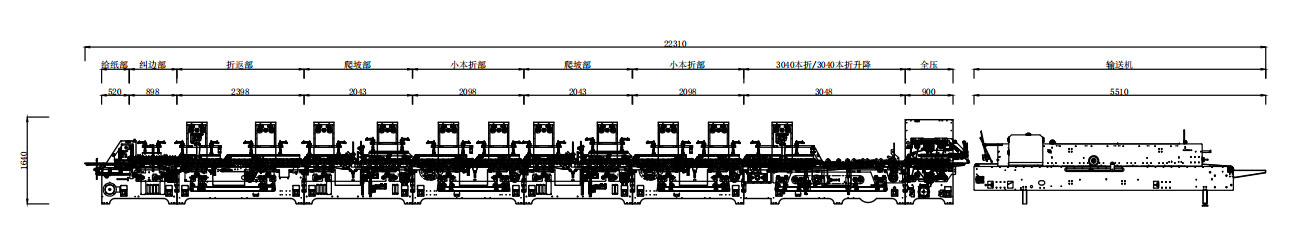

Largo × Ancho × Alto	18,6 × 3,0 × 1,65 m	18,6 × 3,2 × 1,65 m	18,6 × 3,5 × 1,65 m
Peso neto	12,5T	13,5T	14T
Potencia total	36 kW	36 kW	36 kW

Función XL-PS

Equipo de doble propósito, capaz de pegar cajas de embalaje de cartón y papel corrugado.

Su robusto bastidor de acero inoxidable garantiza que la máquina funcione de forma estable a alta velocidad.

Función de alarma de fallos con diagnóstico automático, control remoto inalámbrico para facilitar su uso.

Una máquina con control PLC y una pantalla táctil con fotocélula para ajustar la máquina.

Los aparatos eléctricos de bajo voltaje, los interruptores de botón, las piezas de transmisión, las correas de distribución, las correas de prensado, los cojinetes, los servomotores, los inversores, los componentes neumáticos, etc., son todos productos importados que cumplen con las normas de seguridad nacionales avanzadas europeas y estadounidenses.

La pantalla táctil lateral muestra la velocidad de la máquina, la producción, la alarma de fallos, controla el arranque/parada de la máquina, el embrague de alimentación de papel, el arranque/parada de la parte receptora de la caja, la configuración de parámetros y otras operaciones.

Introducción a las características de XL-PS

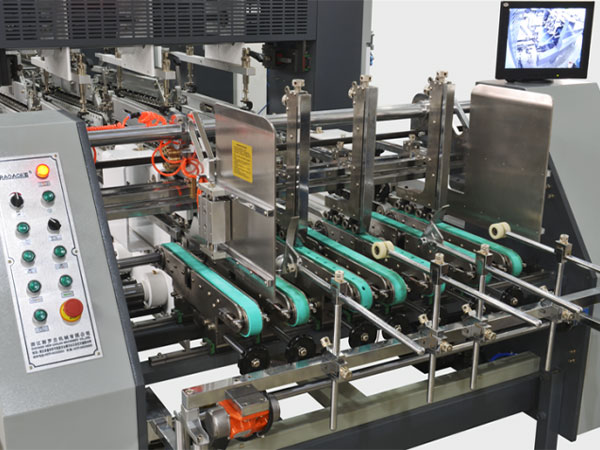

	Sección de alimentación de papel 1. La parte de alimentación es accionada por un motor de frecuencia variable y se sincroniza con el motor principal. 2. La sección de alimentación está equipada con tres cuchillas de alimentación; ajuste las longitudes asimétricas según la muestra de la caja. 3. El ancho del riel se puede ajustar horizontalmente mediante una cinta transportadora de siete piezas de 30 mm de espesor y una placa metálica de 10 mm. 4. Los operadores pueden accionar el interruptor de alimentación en cualquier región. 5. La rueda motriz de estampado guía la cinta de la sección de alimentación; las compuertas de alimentación laterales, tanto a la derecha como a la izquierda, son ajustables según el producto. 6. El dispositivo de vibración se coordina con el motor, lo que permite que la máquina alimente de forma consecutiva, automática, rápida y sencilla. La sección de alimentación puede apilar cartón de hasta 400 mm de altura.
	Sección de alineación El cartón enviado desde la sección de alimentación será corregido por la sección de alineación para garantizar una transmisión precisa. La presión de accionamiento de la prensa se puede ajustar hacia arriba o hacia abajo para adaptarse a diferentes grosores de cartón.

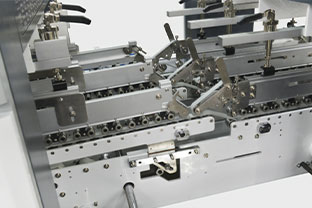

	Sección de preplegado Primera línea de plegado especial con pre-plegado de 180°. Tercera línea de 165°, que cumple perfectamente con los requisitos del embalaje automático.
	Sección de escalada Además de su mayor velocidad, precisión y funcionamiento más estable, también resulta mucho más fácil ajustar la máquina en comparación con las plegadoras-encoladoras tradicionales.

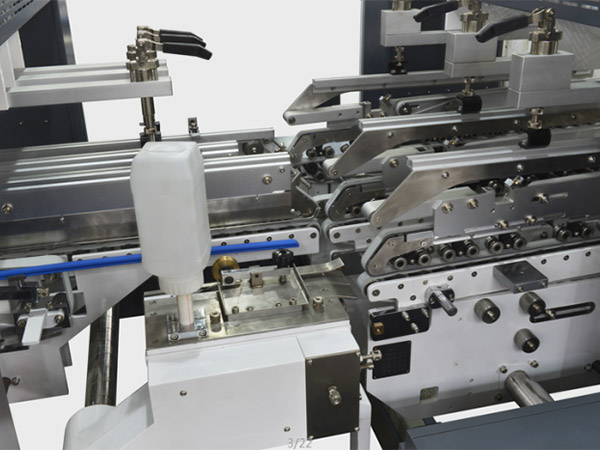

	Tanque de encolado inferior 1. El depósito de pegamento inferior es de 2 litros. 2. Fácil de quitar y limpiar. 3. Sistema electrónico de encolado superior mediante pistolas.

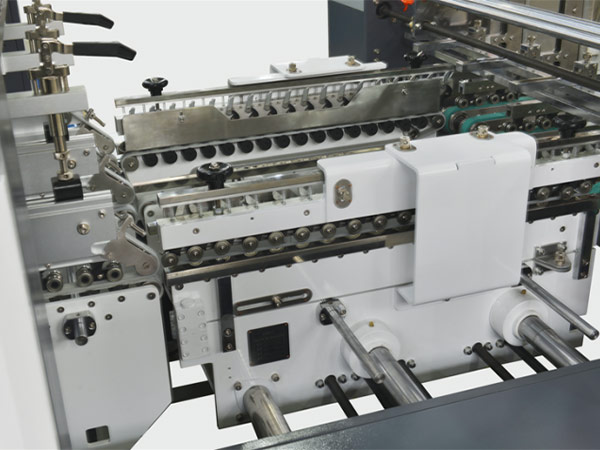

Plegado y cierre 1. La segunda y cuarta línea de plegado de 180°. 2. La sección de plegado y cierre se transmite desde el lado derecho e izquierdo, la velocidad de la cinta se puede ajustar por separado y la forma en que se desplaza la caja garantiza una entrega recta.

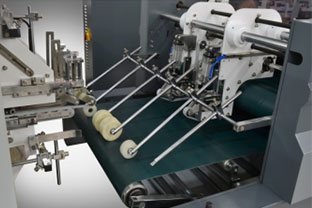

Sección de trombones 1. La correa de subida y la de bajada se pueden ajustar por separado. 2. Equipada con un dispositivo de conteo fotoelectrónico y un dispositivo de expulsión de papel, que presiona el papel después del conteo y facilita el empaquetado. También cuenta con un dispositivo de inspección de alimentación de papel.
4 y 6 esquinas Sistema electrónico motorizado y sin temporización para el plegado trasero, con tecnología de servomotor inteligente.

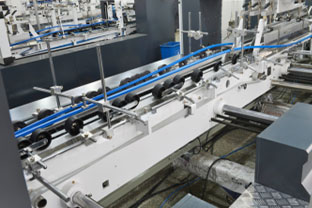

Transmisión 1. Equipada con una banda de esponja adicional especial para el prensado de la parte del valle de la caja. 2. La sección superior se mueve hacia adelante y hacia atrás, lo que permite diferentes longitudes de caja.
Sistema de pegamento frío Equipada con tres pistolas, resulta práctica para la producción de cajas de 4/6 esquinas y diversas cajas de formas especiales, permitiendo un pegado rápido y un dimensionamiento preciso.

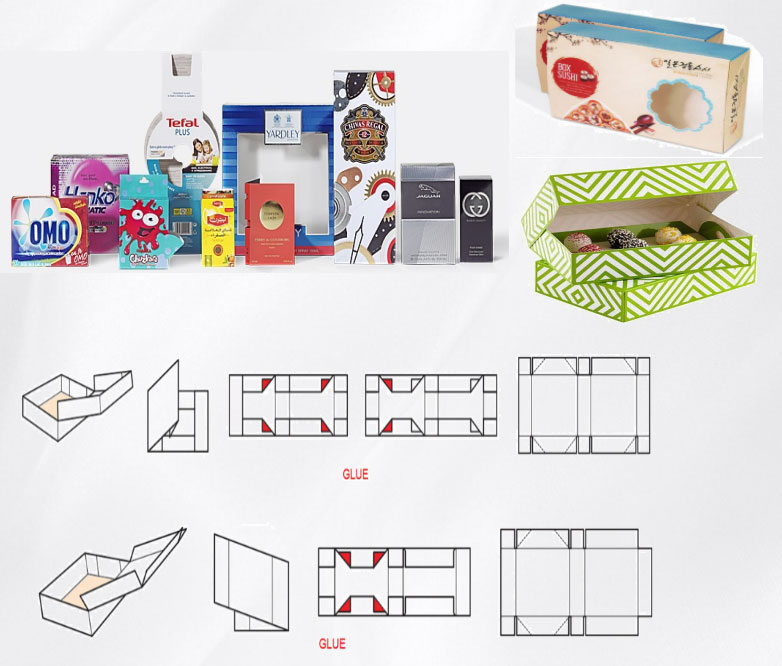

Parámetros de muestra

Caja de línea recta
Modelo	Tipo 650	Tipo 800	Tipo 1100
Forma de plegar	Dos portadores	Dos portadores	Dos/tres portadores
A	140-650	160-800	220-1100
B	70-800	70-800	70-800
C(mín)	70	70	70
D	10-20	10-20	70-800
mi	65-320	75-390	105-540

Caja inferior con cierre de seguridad
Modelo	Tipo 650	Tipo 800	Tipo 1100
Forma de plegar	Dos portadores	Dos portadores	Dos/tres portadores
A	140-650	160-800	220-1100
B	100-800	100-800	100-800
C(Mín)	70	70	70
D	10-20	10-20	10-20
mi	65-320	75-390	105-540
H	30-100	30-100	30-100

Caja de 4 esquinas
Modelo	Tipo 650	Tipo 800	Tipo 1100
Forma de plegar	Dos portadores	Dos portadores	Dos/tres portadores
A	160-650	160-800	160-1100
B	90	90	105
H	70-800	70-800	70-800

6 esquinas / 6 esquinas en camino de escalada
Modelo	Tipo 650	Tipo 800	Tipo 1100
Forma de plegar	Dos portadores	Dos portadores	Dos/tres portadores
A	250-650	250-800	270-1100
B	130-800	130-800	130-800
H	30-100	30-100	30-100
