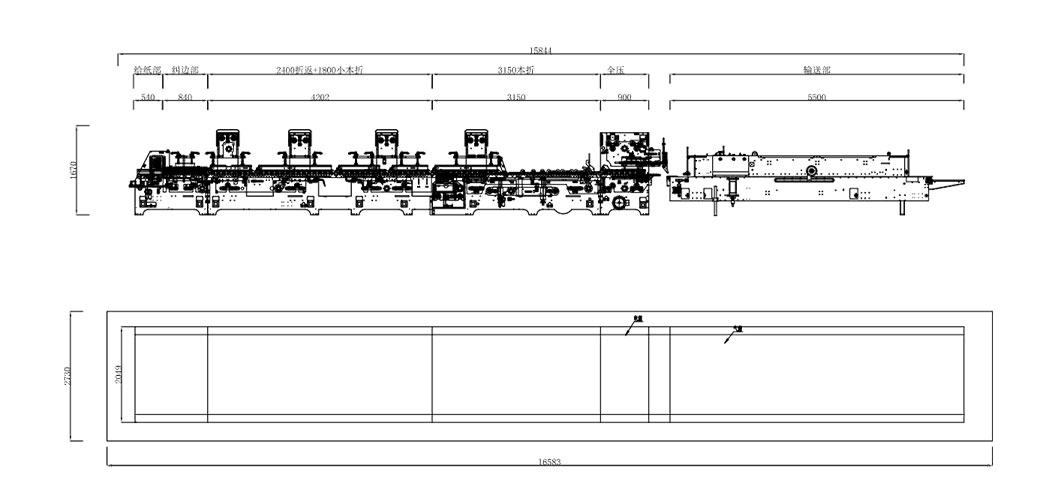

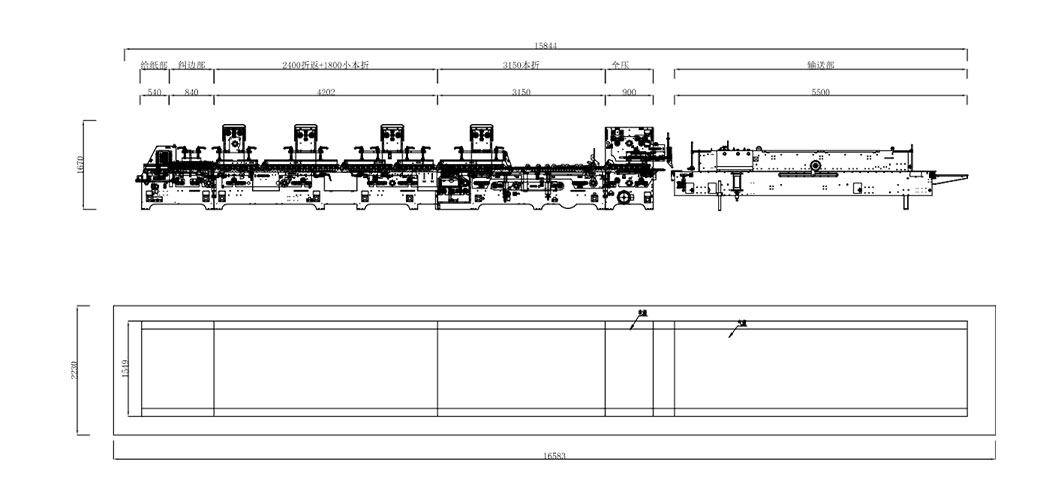

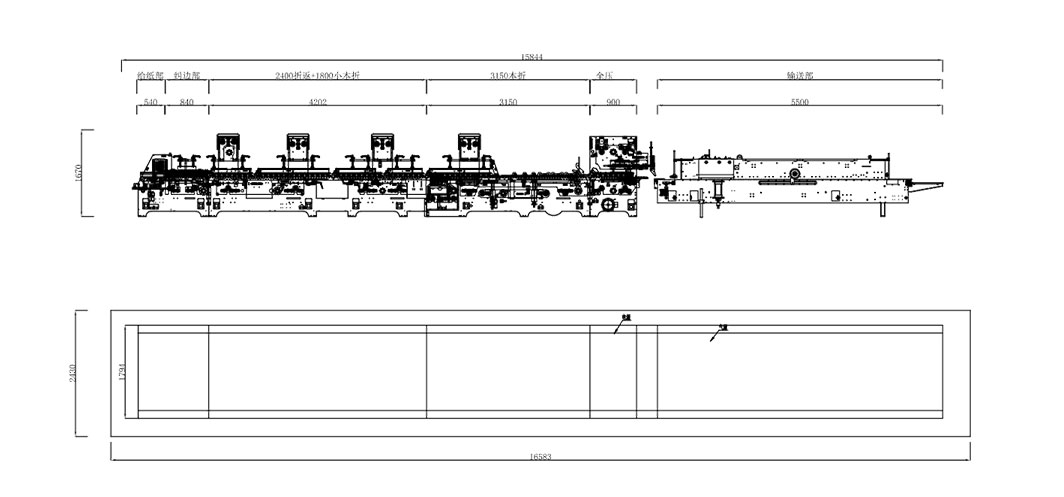

Imagen de la máquina XL

La máquina plegadora-encoladora automática de alta velocidad es otra obra maestra de Zhejiang New Luolan Machinery. Es adecuada para cajas rectas, con fondo de cierre a presión, de doble pared y de 4 y 6 esquinas.

Encoladora plegadora con función de memoria inteligente: La función de memoria es ideal para repetir diferentes trabajos después del primer intento con menos esfuerzo. El modelo XL es adecuado para cajas plegables de línea recta, doble pared, fondo con cierre automático y de 4 o 6 esquinas.

Parámetros XL

Modelo	650	800	1100
Material de papel	Cartón de 210-800 g/m2, flauta A/B/E
Velocidad máxima	400 m/min
Grosor máximo de la caja plegada	12 mm	12 mm	12 mm
Forma de plegar	El pliegue 1 y el pliegue 3 son de 180° y 135°, el pliegue 2 y el pliegue 4 son de 180°.
Fuente de alimentación	3P 380V 50HZ
Ancho en blanco	650 mm	800 mm	1100 mm
Largo x Ancho x Alto	15,8 x 1,54 x 1,67 m	15,8 x 1,79 x 1,67 m	15,8 x 2,0 x 1,67 m
Peso neto	7.0T	8.0T	9.0T
Potencia total	30 kW	32 kW	32 kW

Función

Aplicar sobre una caja de cartón corrugado.

Su robusto bastidor de acero inoxidable garantiza que la máquina funcione de forma estable a alta velocidad.

Función de alarma de diagnóstico automático de fallos, control remoto inalámbrico para facilitar su uso.

Una máquina con control PLC y una pantalla táctil con fotocélula para ajustar la máquina.

Los aparatos eléctricos de baja tensión, los interruptores de botón, las piezas de transmisión, las correas de distribución, las correas de prensa, los cojinetes, los servomotores, los inversores, los componentes neumáticos, etc., son todos productos importados que cumplen con las normas de seguridad nacionales más avanzadas de Europa y Estados Unidos.

La pantalla táctil lateral muestra la velocidad de la máquina, la producción, la alarma de fallos, controla el arranque/parada de la máquina, el embrague de alimentación de papel, el arranque/parada de la parte receptora de la caja, la configuración de parámetros y otras operaciones.

Introducción a las características XL

Sección de alimentación de papel

1. Un motor de frecuencia variable acciona la sección de alimentación y se sincroniza con el motor principal
. 2. La sección de alimentación está equipada con tres cuchillas de alimentación, ajustando las longitudes asimétricas según la muestra de la caja.
3. El ancho del riel se puede ajustar horizontalmente mediante una cinta de alimentación de siete piezas de 30 mm de espesor y una placa metálica de 10 mm.
4. Los operadores pueden accionar el interruptor de alimentación en cualquier región.
5. La rueda de accionamiento de gofrado guía la cinta de la sección de alimentación; las compuertas de alimentación laterales a la derecha e izquierda son ajustables según los productos.
6. El dispositivo de vibración se coordina con el motor, lo que ayuda a la máquina a alimentar de forma consecutiva y automática, rápida y sencilla. La sección de alimentación puede apilar cartón de 400 mm de altura.

Sección de alineación

El cartón procedente de la sección de alimentación será corregido por la sección de alineación para garantizar una transmisión precisa.
La presión de prensado se puede ajustar para adaptarse a diferentes grosores de cartón.

Sección de preplegado

Primera línea de plegado especial con pre-plegado de 180°. Tercera línea de 165°, que cumple perfectamente con los requisitos del embalaje automático.

Sección inferior del cierre de seguridad

El conjunto completo de dispositivos de bloqueo inferior hace que la parte inferior del bloqueo quede perfecta. Tablero superior de correa seccionado con un diseño especial.

Tanque de encolado inferior

1. El depósito de pegamento inferior tiene una capacidad de 2 litros.
2. Fácil de desmontar y limpiar.
3. Sistema de pegamento superior electrónico mediante pistolas.

Plegado y cierre

1. La segunda y cuarta línea de plegado giran 180°.
2. La sección de plegado y cierre se transmite desde la derecha y la izquierda; la velocidad de la cinta se puede ajustar por separado y la trayectoria de la caja se puede corregir para garantizar una entrega recta.
3. El soporte central inferior de plegado final sube y baja neumáticamente.

Sección de rombone

1. La cinta transportadora superior e inferior se pueden ajustar por separado.
2. Incorpora un dispositivo de conteo fotoelectrónico y un dispositivo de expulsión de papel que presiona el papel después del conteo, facilitando así el empaquetado. También cuenta con un dispositivo de inspección de alimentación de papel.
3. Incluye una función de presión para la caja tipo RSC.

Cuadrado de cajas

Sección de prensado completa, continua y automática, con un mecanismo de recogida de cajas que garantiza una transferencia ordenada a la sección de prensado, asegurando un flujo bien alineado.

Transmisión

1. Equipada con una banda de esponja adicional especial para el prensado de la parte inferior de la caja.
2. La sección superior se mueve hacia adelante y hacia atrás, lo que permite diferentes longitudes de caja.

4 y 6 esquinas

Sistema electrónico motorizado y sin temporización para el plegado trasero, con tecnología de servomotor inteligente.

Sistema de pegamento frío

Equipada con tres pistolas, resulta práctica para la producción de cajas de 4/6 esquinas y diversas cajas de formas especiales, permitiendo un pegado
rápido y un dimensionamiento preciso.

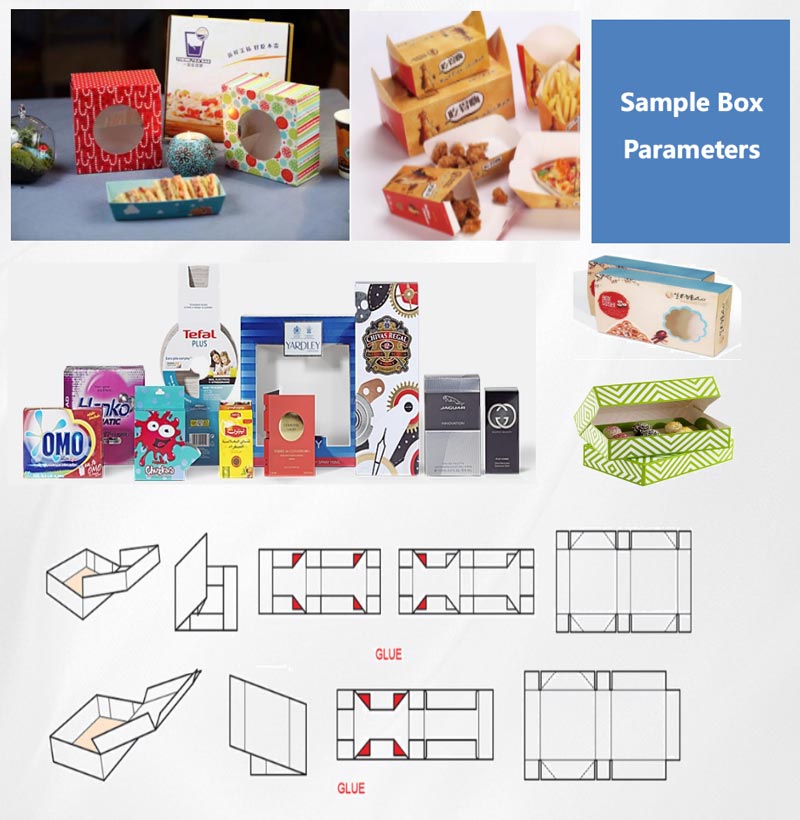

Parámetros de muestra

Caja de línea recta
Modelo	Tipo 650	Tipo 800	Tipo 1100
Forma de plegar	De los portadores	De los portadores	Dos/tres portadores
A	140-650	160-800	220-1100
B	70-800	70-800	70-800
C(mín)	70	70	70
D	10-20	10-20	70-800
Y	65-320	75-390	105-540
Caja inferior con cierre de seguridad
Modelo	Tipo 650	Tipo 800	Tipo 1100
Forma de plegar	De los portadores	De los portadores	Dos/tres portadores
A	140-650	160-800	220-1100
B	100-800	100-800	100-800
C(Mi)	70	70	70
D	10-20	10-20	10-20
Y	65-320	75-390	105-540
H	30-100	30-100	30-100
Caja de 4 esquinas
Modelo	Tipo 650	Tipo 800	Tipo 1100
Forma de plegar	De los portadores	De los portadores	Dos/tres portadores
A	160-650	160-800	160-1100
B	90	90	105
H	70-800	70-800	70-800
6 esquinas / 6 esquinas en camino de escalada
Modelo	Tipo 650	Tipo 800	Tipo 1100
Forma de plegar	De los portadores	De los portadores	Dos/tres portadores
A	250-650	250-800	270-1100
B	130-800	130-800	130-800
H	30-100	30-100	30-100
