Introducción a LC

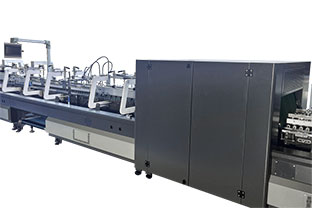

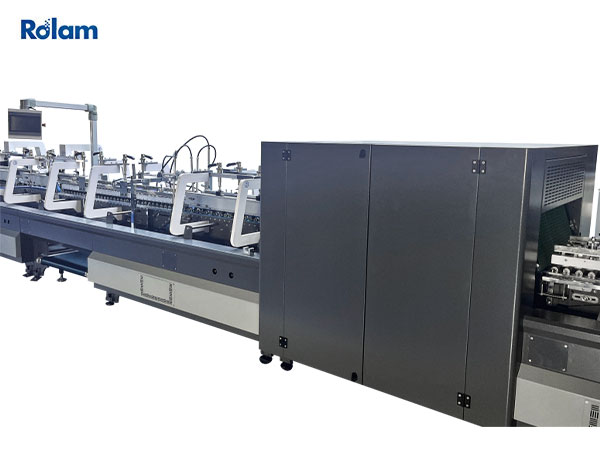

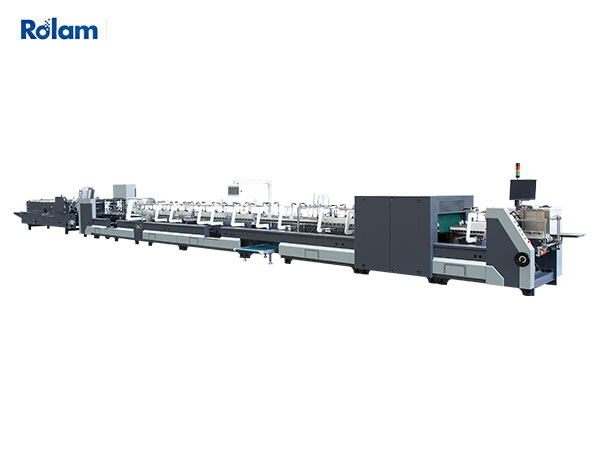

La máquina encoladora de cajas de alta velocidad totalmente automática LC-CS integra conceptos de diseño y tecnología avanzados, con cambios de formato precisos y rápidos, así como configuraciones multifuncionales, para satisfacer las necesidades de producción de embalaje y encolado de cajas del mercado, que abarcan desde lotes pequeños hasta medianos y grandes.

El sistema de alimentación automática se acciona de forma independiente mediante un motor; las piezas se guardan y se pueden recuperar a voluntad. Está equipado con un nuevo módulo universal multifuncional, que incluye un accesorio para esquinas de 90° y funciones de precurvado de esquinas izquierda y derecha. Toda la máquina emplea tecnología de control de motor, con una sección de plegado de base y fondo de bloqueo extendidos, capaz de producir cajas de diversos tipos, como cajas de lados rectos, cajas con fondo de bloqueo y cajas de cuatro lados. Para cajas complejas y exigentes, ofrece un espacio creativo y posibilidades operativas ilimitadas. La serie LC-CS es una máquina de fabricación de cajas totalmente automatizada con altos niveles de automatización y funciones integrales, que permite a los fabricantes de cajas de cartón maximizar la productividad (funciones adaptadas a tipos de cajas específicos).

Parámetros de LC

MODELO	650	800	1100
Material de papel	Cartón de 210-800 g/m²
Velocidad máxima	Velocidad de la máquina: 400 m/min Velocidad de inspección: 300 m/min
Grosor máximo de la caja plegada	12 mm	12 mm	12 mm
Forma de plegar	El pliegue 1 y el pliegue 3 son de 180° y 135°, el pliegue 2 y el pliegue 4 son de 180°.
Fuente de alimentación	3P 380V 50HZ
Ancho en blanco	650 mm	800 mm	1100 mm

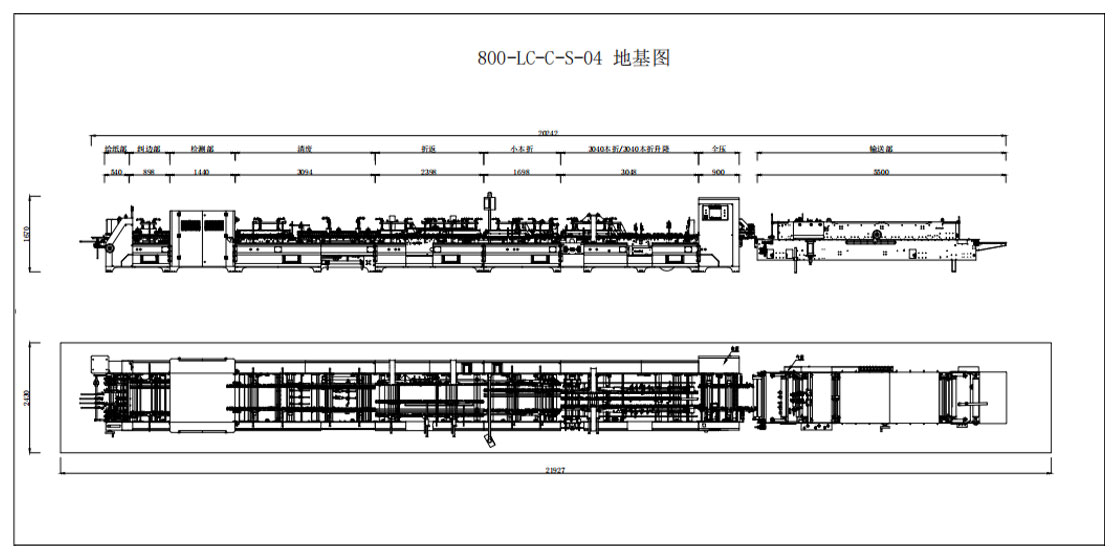

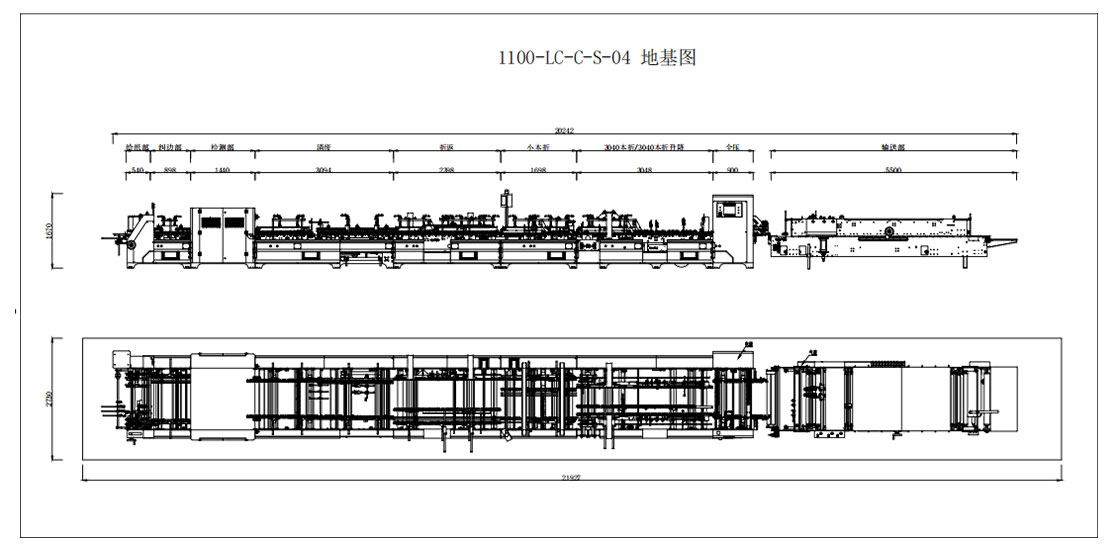

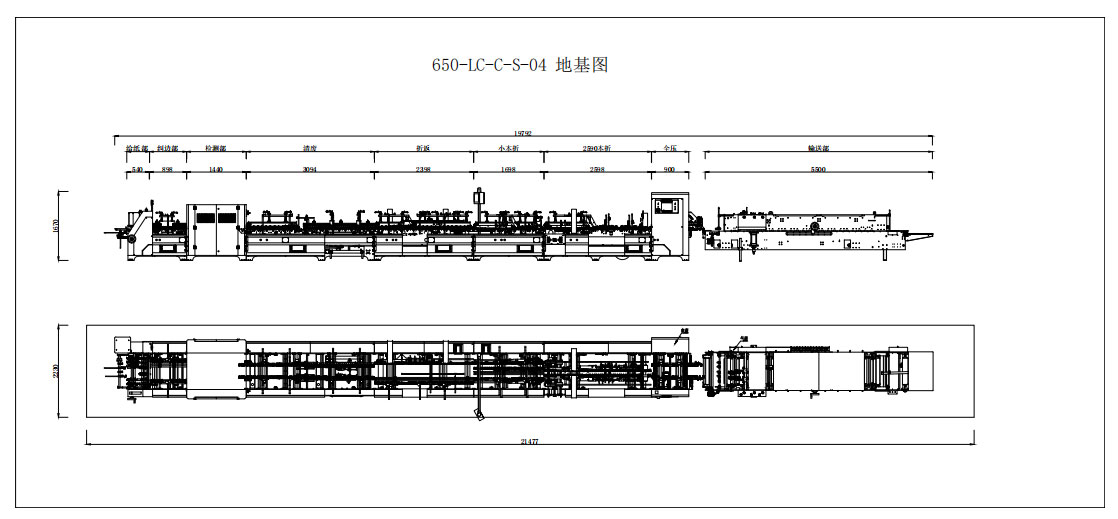

Largo x Ancho x Alto	19,7 x 2,2 x 1,67 m	20x2,3x1,67m	20x2,6x1,67 m
Peso neto	8.8T	9T	10T
Potencia total	30 kW	35 kW	35 kW

Función LC

El dispositivo se puede adherir al cartón.

Su robusto bastidor de acero inoxidable garantiza que la máquina funcione de forma estable a alta velocidad.

Función de alarma de fallos con diagnóstico automático, control remoto inalámbrico para facilitar su uso.

Una máquina con control PLC y una pantalla táctil con fotocélula para ajustar la máquina.

Los aparatos eléctricos de baja tensión, los interruptores de botón, las piezas de transmisión, las correas de distribución, las correas de prensa, los cojinetes, los servomotores, los inversores, los componentes neumáticos, etc., son todos productos importados que cumplen con las normas de seguridad nacionales más avanzadas de Europa y Estados Unidos.

La pantalla táctil lateral muestra la velocidad de la máquina, la producción, la alarma de fallos, controla el arranque/parada de la máquina, el embrague de alimentación de papel, el arranque/parada de la parte receptora de la caja, la configuración de parámetros y otras operaciones.

Introducción a las características de LC

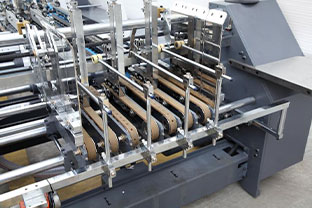

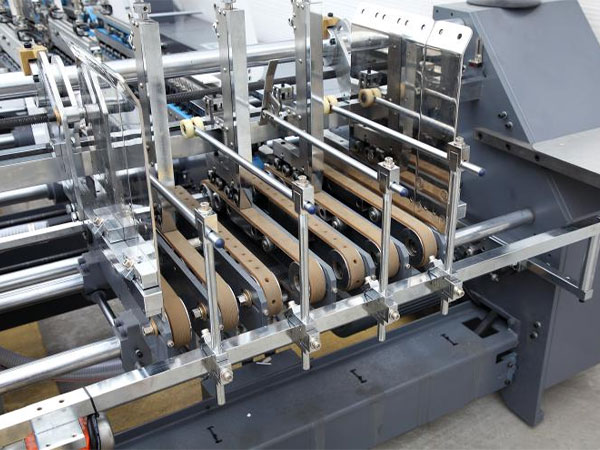

	Sección de alimentación de papel 1. La parte de alimentación es accionada por un motor de frecuencia variable y se sincroniza con el motor principal. 2. La sección de alimentación está equipada con tres cuchillas de alimentación; ajuste las longitudes asimétricas según la muestra de la caja. 3. El ancho del riel se puede ajustar horizontalmente mediante una cinta transportadora de siete piezas de 30 mm de espesor y una placa metálica de 10 mm. 4. Los operadores pueden accionar el interruptor de alimentación en cualquier región. 5. La rueda motriz de estampado guía la cinta de la sección de alimentación; las compuertas de alimentación laterales, tanto a la derecha como a la izquierda, son ajustables según el producto. 6. El dispositivo de vibración se coordina con el motor, lo que permite una alimentación consecutiva y automática rápida y sencilla. La sección de alimentación puede apilar cartón de hasta 400 mm de altura.
	Sección de alineación El cartón enviado desde la sección de alimentación será corregido por la sección de alineación para garantizar una transmisión precisa. La presión de accionamiento de la prensa se puede ajustar hacia arriba o hacia abajo para adaptarse a diferentes grosores de cartón.
	Departamento de Detección La interfaz de inspección es sencilla y fácil de usar, con notas de texto en las teclas de función, monitorización de imágenes en tiempo real, estadísticas de datos en tiempo real, un área de visualización de defectos y otras funciones. Permite observar eficazmente el estado actual de la calidad del producto. La visualización de defectos es muy intuitiva, y el área y el valor de gris del defecto se muestran directamente, lo que facilita al capitán el ajuste de los parámetros.
	Sección de despojado Se utiliza para eliminar los productos no conformes detectados, y es totalmente automático, fácil y rápido para eliminar los residuos y mejorar la eficiencia del trabajo.

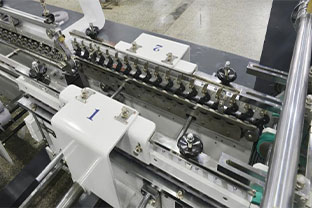

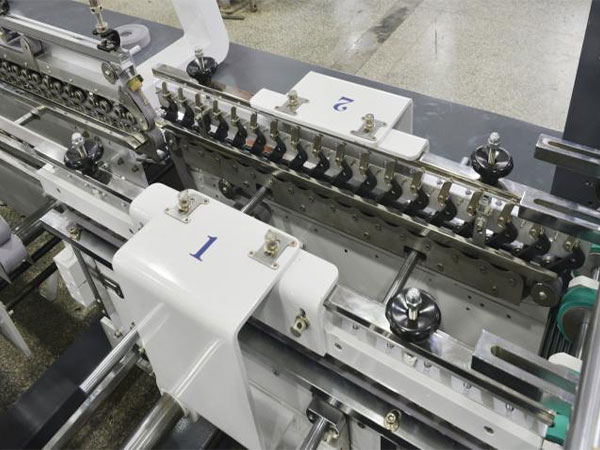

	Sección de preplegado Primera línea de plegado especial con pre-plegado de 180°. Tercera línea de 165°, que cumple perfectamente con los requisitos del embalaje automático.

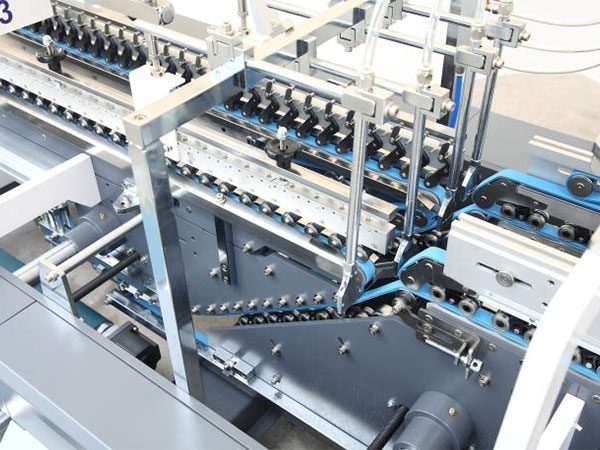

	Sección inferior del cierre de seguridad El conjunto completo de dispositivos de bloqueo inferior hace que la parte inferior del bloqueo quede perfecta. Tablero superior de correa seccionado con un diseño especial.

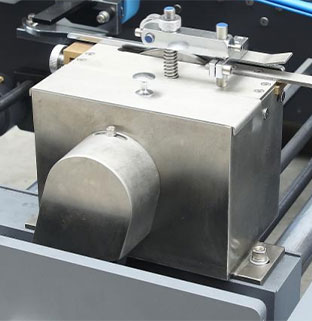

Tanque de encolado inferior 1. El depósito de pegamento inferior es de 2 litros. 2. Fácil de quitar y limpiar. 3. Sistema electrónico de encolado superior mediante pistolas.
Plegado y cierre 1. Soporte central plegable mediante sistema neumático, que ahorra tiempo de montaje y permite el uso de cajas pequeñas. 2. La sección de plegado y cierre se transmite desde el lado derecho e izquierdo, la velocidad de la cinta se puede ajustar por separado y se puede corregir la trayectoria de la caja para garantizar una entrega recta.
Sección de trombones 1. La correa de subida y la de bajada se pueden ajustar por separado. 2. Equipada con un dispositivo de conteo fotoelectrónico y un dispositivo de expulsión de papel, que presiona el papel después del conteo y facilita el empaquetado. También cuenta con un dispositivo de inspección de alimentación de papel.
Cuadrado de cajas Sección de prensado completa, continua y automática, con un mecanismo de recogida de cajas que garantiza una transferencia ordenada a la sección de prensado, asegurando un flujo bien alineado.
Transmisión 1. Equipada con una banda de esponja adicional especial para el prensado de la parte del valle de la caja. 2. La sección superior se mueve hacia adelante y hacia atrás, lo que permite diferentes longitudes de caja.

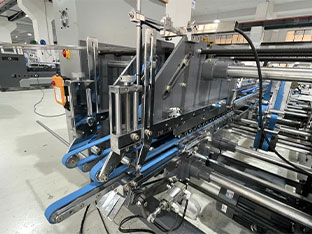

Cuatro y seis esquinas Sistema electrónico motorizado y sin temporización para el plegado trasero, con tecnología de servomotor inteligente.
Sistema de pegamento frío Equipada con tres pistolas, resulta práctica para la producción de cajas de 4/6 esquinas y diversas cajas de formas especiales, permitiendo un pegado rápido y preciso, así como el dimensionamiento.

Parámetros de muestra

Caja de línea recta
Modelo	Tipo 650	Tipo 800	Tipo 1100
Forma de plegar	Dos portadores	Dos portadores	Dos/tres portadores
A	130-650	142-800	202-1100
B	70-800	70-800	70-800
C(mín)	70	70	70
D	10-20	10-20	10-20
mi	65-320	71-390	101-540

Caja inferior con cierre de seguridad
Modelo	Tipo 650	Tipo 800	Tipo 1100
Forma de plegar	Dos portadores	Dos portadores	Dos/tres portadores
A	130-650	142-800	202-1100
B	100-800	100-800	100-800
C(Mín)	70	70	70
D	10-20	10-20	10-20
mi	65-320	71-390	101-540
H	30-100	30-100	30-100

Caja de 4 esquinas
Modelo	Tipo 650	Tipo 800	Tipo 1100
Forma de plegar	Dos portadores	Dos portadores	Dos/tres portadores
A	120-650	120-800	120-1100
B	130-450	130-600	130-800
H	30-100	30-100	30-100

6 esquinas / 6 esquinas en camino de escalada
Modelo	Tipo 650	Tipo 800	Tipo 1100
Forma de plegar	Dos portadores	Dos portadores	Dos/tres portadores
A	250-650	250-800	250-1100
B	130-450	130-600	130-800
H	30-100	30-100	30-100
