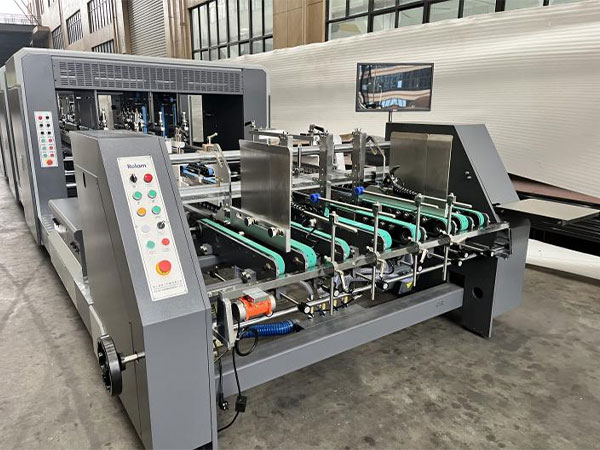

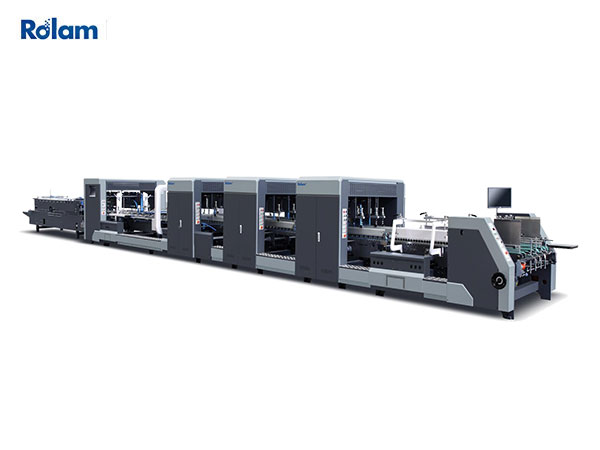

Introducción a QHZ-S

La máquina de la serie QHZ-S adopta una transmisión por correa en forma de V, lo que hace que el funcionamiento sea más suave y estable en comparación con los equipos tradicionales con motor principal.

La sección de preplegado de la serie QHZ-S incorpora una función de hendido secundario para corregir las líneas de pliegue existentes y los defectos en la propia caja de cartón corrugado. La sección de plegado cuenta con una función de compresión y la cinta transportadora está equipada con un servomotor, lo que garantiza un conformado perfecto de la caja.

La máquina encoladora de cajas de cartón corrugado de alta resistencia totalmente automática de la serie QHZ-S es adecuada para plegar y formar cajas de cartón corrugado de 4/6 esquinas, con fondo de cierre y de línea recta.

Parámetros QHZ-S

MODELO	1200	1450	1700
Material de papel	Cartón de 210-800 g/m², flauta A/B/E
Velocidad máxima	280 m/min
Grosor máximo de la caja plegada	12 mm
Forma de plegar	El pliegue 1 y el pliegue 3 son de 180° y 135°, el pliegue 2 y el pliegue 4 son de 180°.
Fuente de alimentación	3P 380V 50HZ
Ancho en blanco	1200	1450	1700

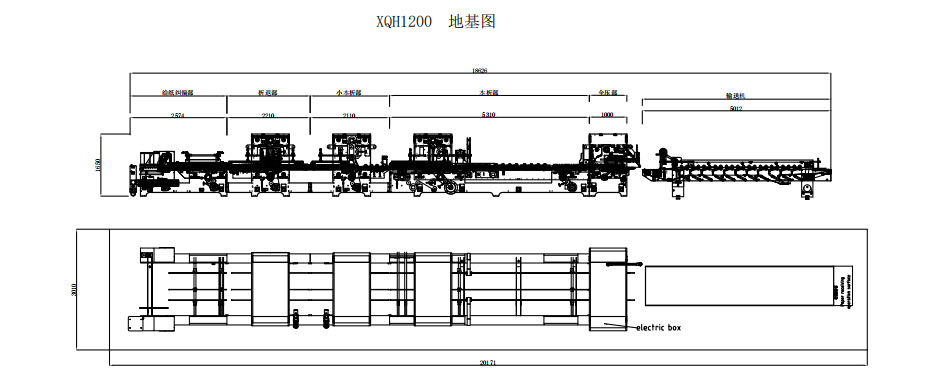

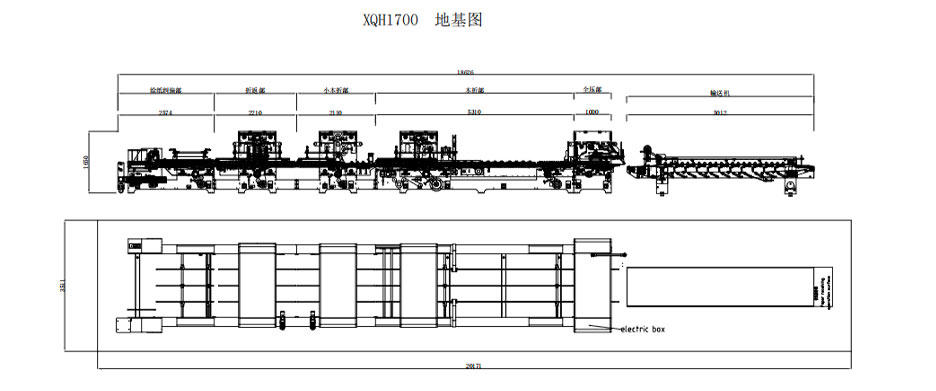

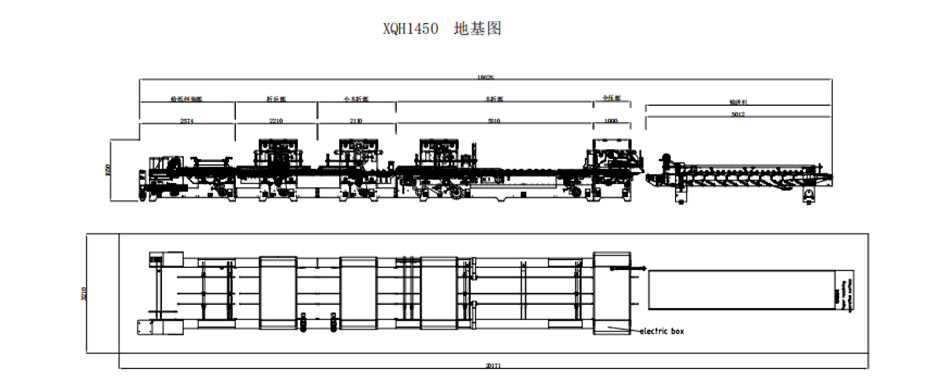

Largo × Ancho × Alto	18,6 × 3,0 × 1,65 m	18,6 × 3,2 × 1,65 m	18,6 × 3,5 × 1,65 m
Peso neto	12,5T	13,5T	14T
Potencia total	36 kW	36 kW	36 kW

Función QHZ-S

QHZ es un equipo de doble uso que puede utilizarse para pegar cajas de embalaje de cartón y papel corrugado.

Su robusto bastidor de acero inoxidable garantiza que la máquina funcione de forma estable a alta velocidad.

Función de alarma de fallos con diagnóstico automático, control remoto inalámbrico para facilitar su uso.

Una máquina con control PLC y una pantalla táctil con fotocélula para ajustar la máquina.

Los aparatos eléctricos de baja tensión, los interruptores de botón, las piezas de transmisión, las correas de distribución, las correas de prensa, los cojinetes, los servomotores, los inversores, los componentes neumáticos, etc., son todos productos importados que cumplen con las normas de seguridad nacionales más avanzadas de Europa y Estados Unidos.

La pantalla táctil lateral muestra la velocidad de la máquina, la producción, la alarma de fallos, controla el arranque/parada de la máquina, el embrague de alimentación de papel, el arranque/parada de la parte receptora de la caja, la configuración de parámetros y otras operaciones.

Introducción a las características de QHZ-S

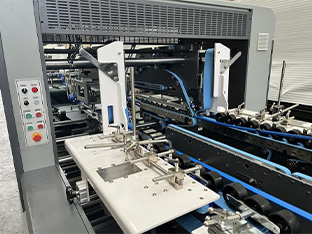

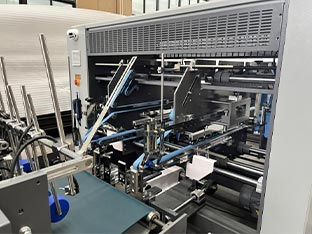

	Sección de alimentación de papel 1. Equipado con función de succión. 2. El sistema de rieles multinivel garantiza la verticalidad del cartón, evitando que la alimentación del papel se desvíe. Su estructura única facilita y agiliza el ajuste del cartón. 3. La estructura dentada de empuje es fácil de ajustar y estabilizar al arrastrar cartón. 4. El sistema neumático de elevación de cuchillas reduce el tiempo de ajuste y de sustitución de la caja. 5. Un dispositivo de vibración combinado con un motor para una alimentación de papel rápida, sencilla, continua, automática y correcta.
	Sección de alineación 1. El cartón que sale de la sección de alimentación es corregido y guiado por la sección de corrección de bordes para garantizar la precisión del transporte. 2. La presión de accionamiento se puede ajustar hacia arriba o hacia abajo para adaptarse a diferentes grosores de cartón.
	Accesorios La precisión de posicionamiento de la línea de presión es alta, lo que permite aplanar y dar forma al cartón en distintos grados, mejorar la precisión de las cajas de cartón y garantizar una alimentación de papel estandarizada y continua. Es fácil de operar, ahorra tiempo y mano de obra, y mejora la eficiencia de la producción.
	Sección inferior del cierre de seguridad Control mediante servomotor, con un completo sistema de bloqueo de placas frontales que garantiza un bloqueo preciso y sin errores. El dispositivo de gancho inferior ajustable evita que las cajas se corten fácilmente, facilitando su operación y control. Incorpora una función de línea de presión secundaria en el pliegue inferior frontal para corregir la línea de presión existente en la propia caja de cartón corrugado y mejorar la planitud de la salida de cartón corrugado de gran tamaño.

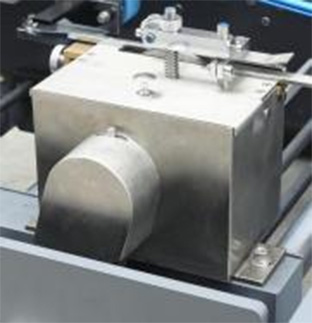

	Tanque de encolado inferior 1. El depósito de pegamento inferior es de 2 litros. 2. Fácil de quitar y limpiar.

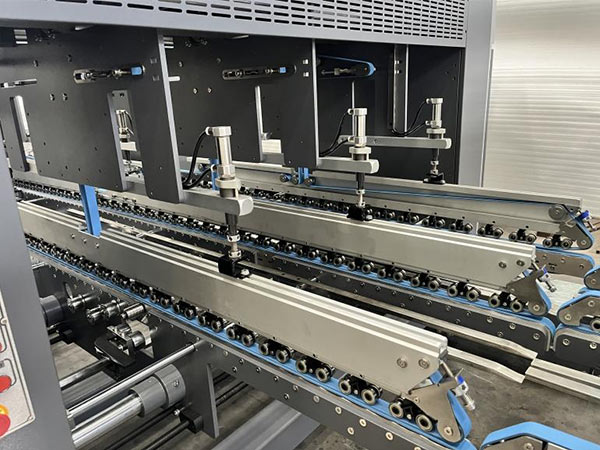

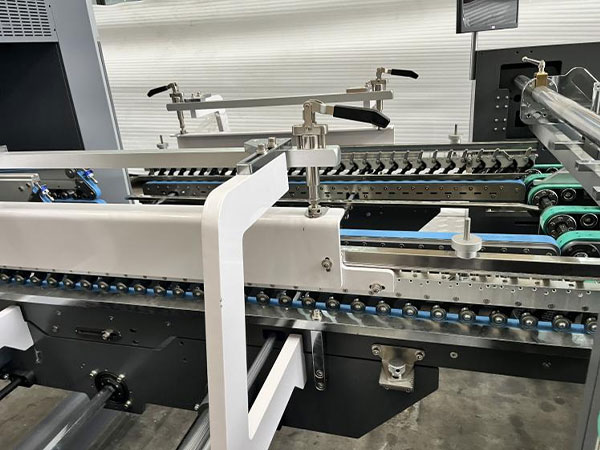

Plegado y cierre 1. Equipado con un dispositivo de riel de tres placas, este plegado es alargado. 2. La correa de presión superior adopta la transmisión principal y la presión del cilindro, lo que resulta más adecuado para producir productos corrugados de diferentes espesores. 3. Este ordenador servo de correa plegable corrige, reduce el tiempo de ajuste y logra una precisión precisa en la caja de cartón. 4. Dispositivo de compresión.

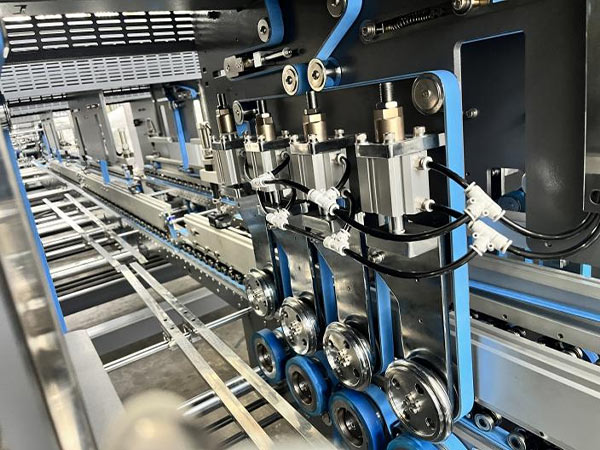

Sección de trombones 1. Equipada con un accionamiento de motor independiente, la correa se puede controlar individualmente para ajustar su tamaño. 2. La sección de alimentación de papel adopta un sistema de presión cilíndrica para facilitar el ajuste de la presión, lo que garantiza una adhesión eficaz de los productos.

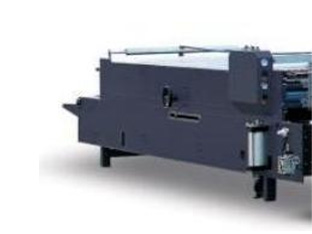

Transmisión 1. La sección de prensado está equipada con funciones de corrección y nivelación, lo que mejora eficazmente la forma de la boca de los productos de cartón ondulado. 2. Adoptar una función de espera, cuando la sección de alimentación de papel está en estado de pausa, la sección de presión presiona automáticamente Habilitar la función de espera; Pausa automáticamente la máquina cuando hay un error de entrega de papel.
4 y 6 esquinas Sistema electrónico motorizado y sin temporización para el plegado trasero, con tecnología de servomotor inteligente.
Sistema de pegamento frío Equipada con tres pistolas, resulta práctica para la producción de cajas de 4/6 esquinas y diversas cajas de formas especiales, permitiendo un pegado rápido y preciso, así como el dimensionamiento.

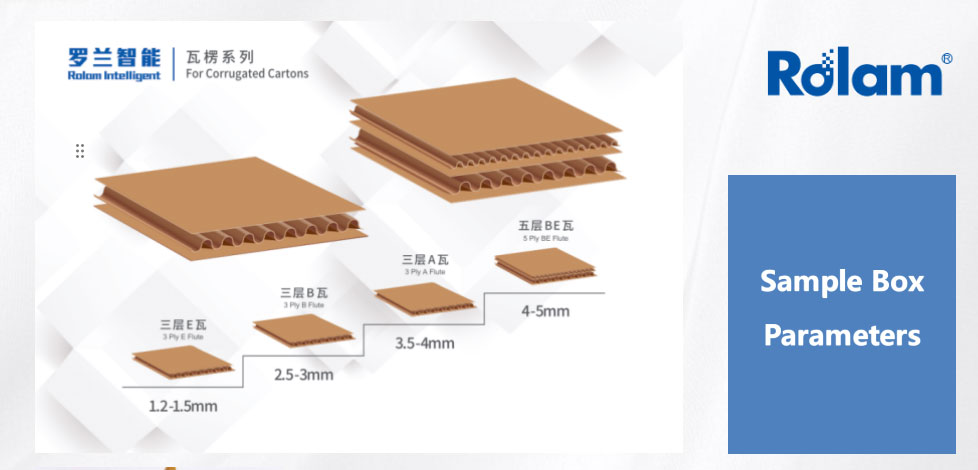

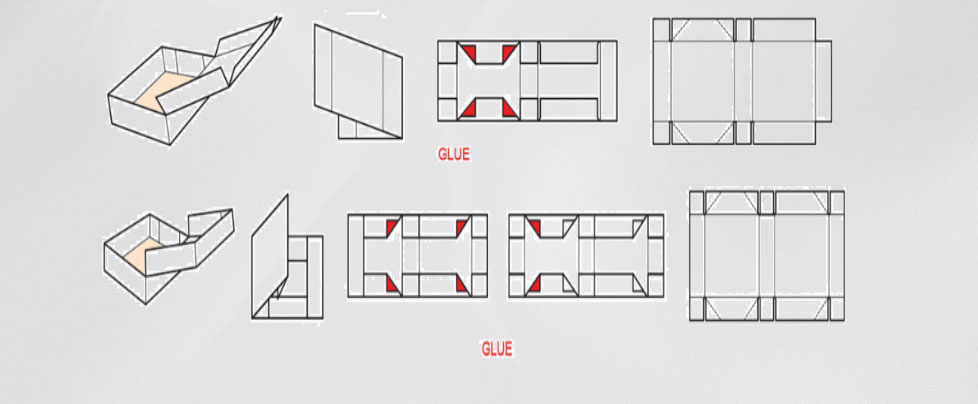

Parámetros de muestra

Caja de línea recta
Modelo	Tipo 1200	Tipo 1450	Tipo 1700
A	340-1200	360-1450	360-1700
B	80-1000	80-1000	80-1000
do	80-1000	80-1000	80-1000
D	10-35	10-35	10-35
mi	170	170	170

Caja inferior con cierre de seguridad
Modelo	Tipo 1200	Tipo 1450	Tipo 1700
A	340-1200	340-1200	340-1200
B	80-1000	80-1000	80-1000
do	80-1000	80-1000	80-1000
D	10-35	10-35	10-35
mi	170	170	170
H	35	35	35
