Introducción a PCS-Y

La máquina de pegado de cajas de alta velocidad totalmente automática PCS-Y, de una empresa de embalaje con agujas, proporciona una solución de producción ideal.

La encoladora de cajas de alta velocidad totalmente automática PCS-Y, con múltiples accesorios, se adapta a diversos diseños de cajas. Es rápida, estable, precisa y fácil de configurar y operar. Cada módulo cuenta con un motor independiente. El soporte eléctrico, equipado con guías lineales, mejora el rendimiento y la durabilidad de la máquina.

Esta máquina puede producir cajas de diversos tipos, como cajas lineales y cajas con fondo de cierre.

(Proporcione las funciones correspondientes para las formas de caja del cliente)

Parámetros PCS-Y

MODELO	1200	1450	1600	1800
Material de papel	Cartón de 210-800 g/m², flauta A/B/E
Velocidad máxima	260 m/min
Grosor máximo de la caja plegada	12 mm	12 mm	12 mm	12 mm
Forma de plegar	El pliegue 1 y el pliegue 3 son de 180° y 135°, el pliegue 2 y el pliegue 4 son de 180°.
Fuente de alimentación	3P 380V 50HZ
Ancho en blanco	1200 mm	1450 mm	1600 mm	1800 mm

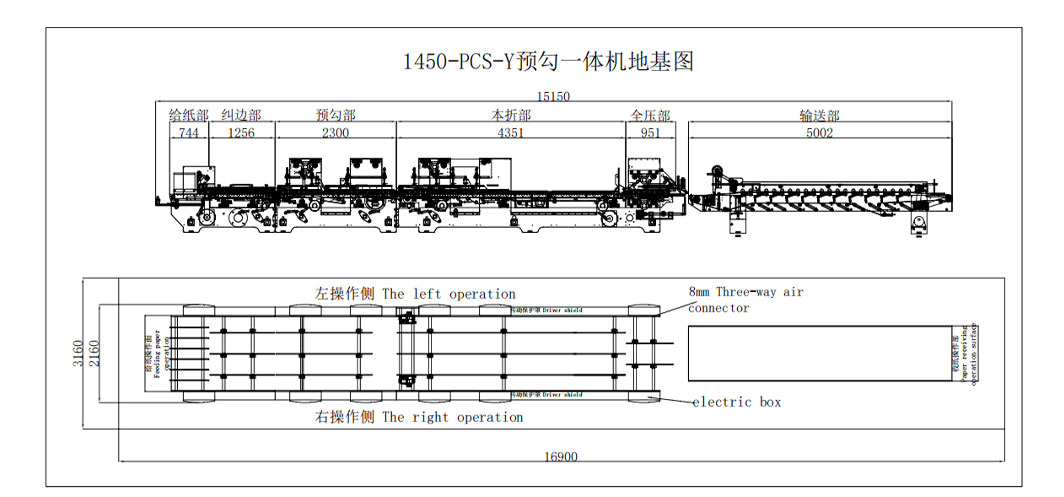

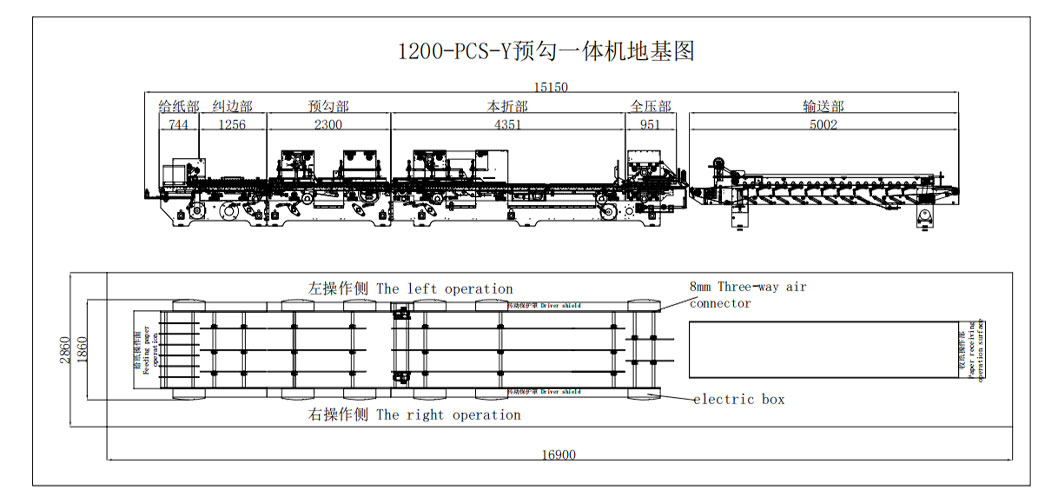

Largo × Ancho × Alto	16×1,96×1,6 m	16×2,26×1,6 m	16×2,4×1,8 m	17×2,6×1,8 m
Peso neto	9,5T	10,5T	11,5T	12.0T
Potencia total	22 kW	22 kW	25 kW	25 kW

Función

Es un dispositivo de doble uso que puede pegar cajas de embalaje de cartón y cartón corrugado.

Su robusto bastidor de acero inoxidable garantiza que la máquina funcione de forma estable a alta velocidad.

Función de alarma de fallos con diagnóstico automático, control remoto inalámbrico para facilitar su uso.

Una máquina con control PLC y una pantalla táctil con fotocélula para ajustar la máquina.

Los aparatos eléctricos de bajo voltaje, los interruptores de botón, las piezas de transmisión, las correas de distribución, las correas de prensado, los cojinetes, los servomotores, los inversores, los componentes neumáticos, etc., son todos productos importados que cumplen con las normas de seguridad nacionales avanzadas europeas y estadounidenses.

La pantalla táctil lateral muestra la velocidad de la máquina, la producción, la alarma de fallos, controla el arranque/parada de la máquina, el embrague de alimentación de papel, el arranque/parada de la parte receptora de la caja, la configuración de parámetros y otras operaciones.

Introducción a las características del PCS-Y

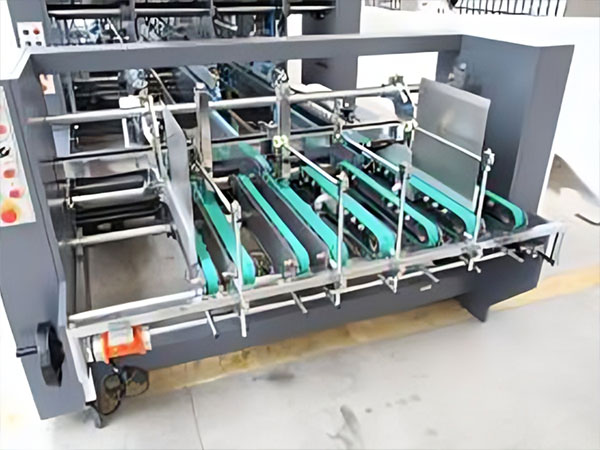

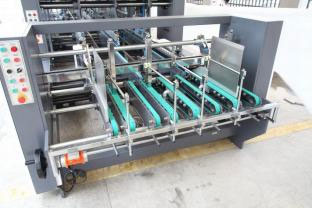

	Sección de alimentación de papel 1. Equipado con función de succión de aire. 2. Riel multietapa para asegurar la verticalidad de la plancha de prensado. Para asegurar que la alimentación del papel no esté sesgada. 3. Su estructura única permite un ajuste más sencillo y cómodo de la plancha de presión. La estructura de empuje facilita y estabiliza el soporte del cartón. 4. Los deflectores de la izquierda y la derecha se pueden ajustar hacia arriba y hacia abajo para acortar el tiempo de ajuste y cambio de caja. 5. El dispositivo de vibración se coordina con el motor, lo que ayuda a que la máquina alimente de forma consecutiva y automática de manera rápida y sencilla.

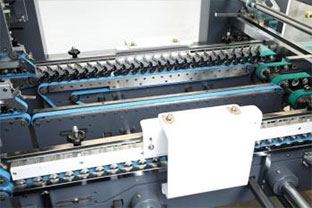

	Sección de alineación 1. El cartón enviado desde la sección de alimentación será corregido por la sección de alineación para garantizar una transmisión precisa. 2. La presión de accionamiento de la prensa se puede ajustar hacia arriba y hacia abajo para adaptarse a diferentes grosores de cartón.

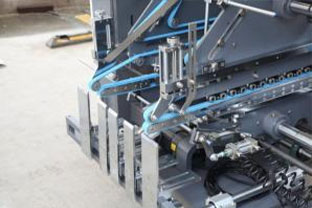

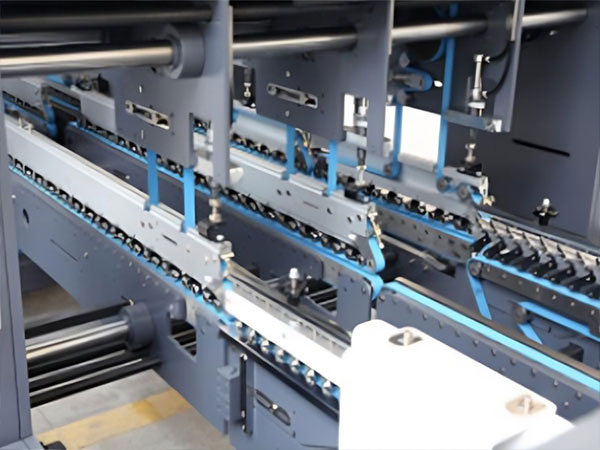

	Sección de plegado previo y bloqueo inferior 1. La función de preplegado y bloqueo de la base es compartida; una sola máquina tiene múltiples funciones. 2. El plegado previo cumple con los requisitos de envasado automático. 3. La caja inferior de la cerradura también puede tener una forma perfecta.

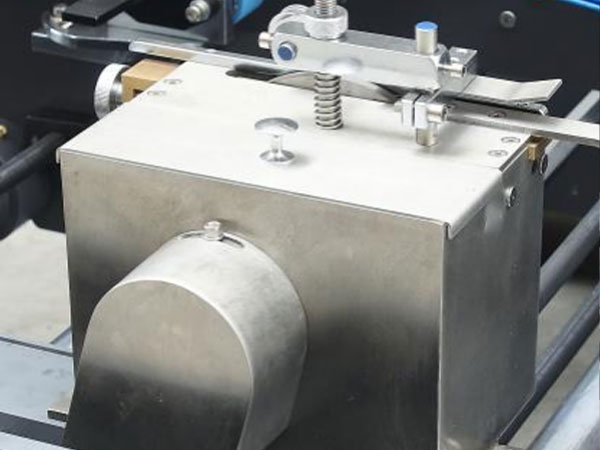

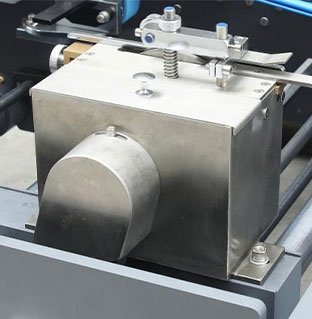

	Tanque de encolado inferior 1. El depósito de pegamento inferior es de 2 litros. 2. Fácil de quitar y limpiar.

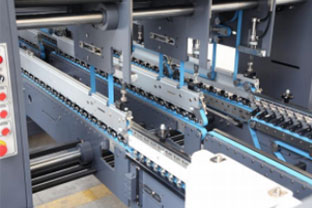

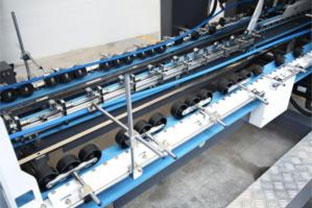

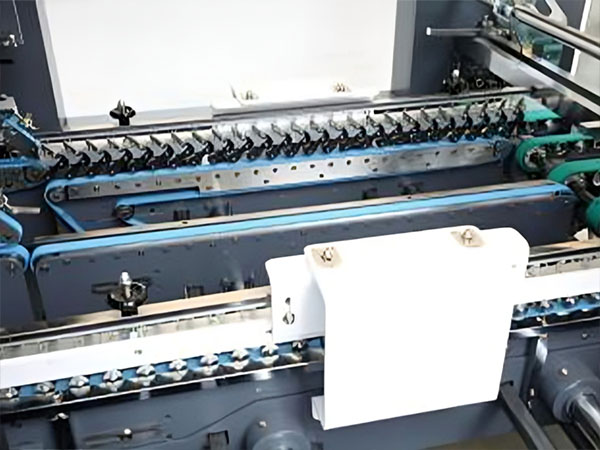

Plegado y cierre 1. Equipado con un dispositivo flexible para dar forma a la caja y garantizar así el perfecto conformado de la misma. 2. La correa de presión superior adopta el accionamiento principal y la presión del cilindro más adecuados para productos corrugados de diferentes espesores. 3. Sección plegable con servomotores, que permiten ajustar la velocidad de las correas de la sección plegable de forma independiente.

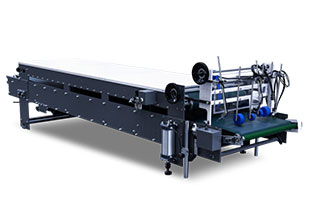

Sección de trombones 1. El cinturón se puede ajustar de forma independiente. 2. Permite ajustar de forma independiente la velocidad y la distancia de retroceso del papel, lo que facilita su recogida. 3. Equipado con una función de conteo fotoeléctrico electrónico, conveniente para el conteo.
Transmisión 1. La unidad de prensado y transmisión cuenta con un regulador y un dispositivo de compactación que evitan eficazmente el fenómeno de "boca de tijera" en los productos de cartón corrugado. 2. La unidad de prensado y transmisión incorpora una función de espera. Cuando la sección de alimentación se encuentra en estado de pausa, la función de espera se activa automáticamente. Si se produce un error en la unidad de recogida de papel, la máquina se detiene automáticamente.
Sistema de pegamento frío Equipada con tres pistolas, resulta práctica para la producción de cajas de 4/6 esquinas y diversas cajas de formas especiales, permitiendo un pegado rápido y un dimensionamiento preciso.

Parámetros de muestra

Caja de línea recta
Modelo	Tipo 1200	Tipo 1450	Tipo 1600
B+C+D+E	280-1200	350-1450	350-1600
E(Mín)	30	30	30
E(Máx.)	500	500	500
F	100-1350	100-1350	100-1400
G(Máx)	1450	1450	1500

Caja inferior con cierre de seguridad
Modelo	Tipo 1200	Tipo 1450	Tipo 1600
B+C+D+E	280-1200	350-1450	350-1600
E(Mín)	30	30	30
E(Máx.)	500	500	500
F	100-1100	100-1350	100-1500
G(Máx)	1400	1400	1400
H(Mín)	35	35	35
L	30-120	30-120	30-120
